راهنمای جامع علامت اختصاری مفتول در ایران: از کابل برق تا صنایع ساختمانی
در بازار گسترده آهن‌آلات و محصولات فولادی ایران، واژه «مفتول» طیف وسیعی از محصولات، از سیم‌های نازک مورد استفاده در برق‌کشی تا مفتول‌های ضخیم صنعتی و ساختمانی را در بر می‌گیرد. با توجه به این تنوع، شناخت علائم اختصاری و استانداردهای نام‌گذاری این محصولات برای فعالان صنایع مختلف، از مهندسان و پیمانکاران گرفته تا خریداران و فروشندگان، امری ضروری است. عدم آگاهی از این علائم می‌تواند منجر به انتخاب اشتباه، خسارات مالی و حتی به خطر افتادن ایمنی پروژه‌ها شود.
این راهنمای جامع به صورت دقیق و دسته‌بندی‌شده، به بررسی علائم اختصاری و روش‌های شناسایی انواع مفتول در ایران می‌پردازد تا به عنوان یک مرجع کامل در اختیار شما قرار گیرد.
تفکیک کلیدی: مفتول در صنعت برق و مفتول در صنعت فولاد
اولین و مهم‌ترین گام در رمزگشایی علائم اختصاری مفتول، تفکیک حوزه کاربرد آن است. استانداردها و نحوه نام‌گذاری مفتول‌های مورد استفاده در صنعت برق (به عنوان هادی کابل) کاملاً با مفتول‌های فولادی که در ساختمان‌سازی، کشاورزی و صنعت به کار می‌روند، متفاوت است.
۱. راهنمای علائم اختصاری سیم و کابل‌های مفتولی (برق)
در صنعت برق، به سیم‌های تک‌رشته‌ای که هادی آن‌ها از یک مفتول цельный تشکیل شده، «سیم خشک» یا «مفتولی» می‌گویند. این محصولات بر اساس استانداردهای بین‌المللی، به خصوص استاندارد VDE آلمان، کدگذاری می‌شوند. این کدها اطلاعات دقیقی در مورد جنس هادی، نوع عایق، روکش و ساختار کلی کابل ارائه می‌دهند.

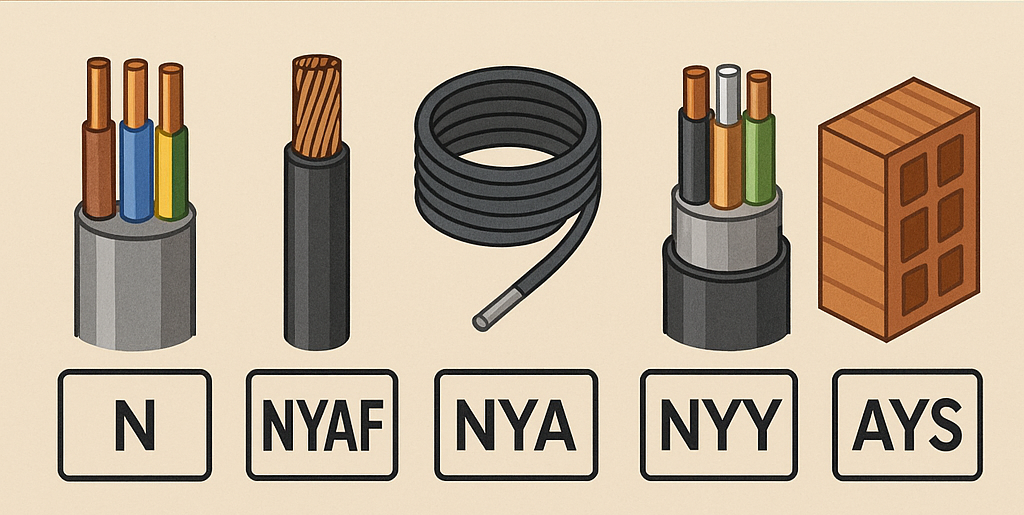

رایج‌ترین علائم اختصاری در کابل‌های مفتولی:
| علامت اختصاری | مفهوم | توضیحات |
| N | هادی مسی (استاندارد VDE) | حرف اول در بسیاری از کدهای استاندارد |
| NA | هادی آلومینیومی | ترکیب N و A نشان‌دهنده آلومینیوم است |
| Y | عایق یا روکش از جنس PVC | یکی از رایج‌ترین پلیمرها در ساخت کابل |
| 2Y | عایق یا روکش از جنس پلی‌اتیلن (PE) | |
| 2X | عایق از جنس XLPE (پلی‌اتیلن شبکه‌ای) | مقاومت حرارتی و دی‌الکتریک بالاتر نسبت به PVC |
| E | هادی تک مفتولی (گرد) | نشان‌دهنده ساختار مفتولی و خشک سیم |
| R | هادی گرد (چند رشته) | |
| S | هادی سکتور (قطاعی) | |
| J | دارای سیم ارت (محافظ) | معمولاً به رنگ سبز و زرد است |
| O | فاقد سیم ارت (محافظ) |
مثال‌های کاربردی:
- کابل NYY: کابلی با هادی مسی (N)، عایق PVC (اولین Y) و روکش نهایی PVC (دومین Y). چون حرفی مبنی بر افشان بودن (مانند F) ندارد، ساختار هادی آن مفتولی است.
- سیم H07V-U: این کدگذاری بر اساس استاندارد هارمونایزد (H) است. 07 نشان‌دهنده ولتاژ 450/750 ولت، V معرف عایق PVC و U نشان‌دهنده هادی کلاس ۱ (مفتولی) است.
۲. نام‌گذاری و شناسایی مفتول‌های فولادی (صنعتی و ساختمانی)
برخلاف سیم و کابل برق، یک سیستم کدگذاری اختصاری واحد و استاندارد شده برای انواع مفتول‌های فولادی در ایران وجود ندارد. در بازار، این محصولات بیشتر با نام توصیفی خود شناخته می‌شوند که این نام معمولاً به نوع تولید، پوشش، کاربرد و قطر مفتول اشاره دارد.
بنابراین، برای شناسایی دقیق این نوع مفتول‌ها باید به مشخصات فنی آن‌ها توجه کرد:
الف) مفتول سیاه (Black Annealed Wire)
مفتول سیاه پایه و پرکاربردترین نوع در صنعت است که از کشش و نورد گرم میلگردهای فولادی تولید شده و سپس در فرآیندی به نام «آنیلینگ» یا بازپخت، حرارت دیده و به آرامی سرد می‌شود. این فرآیند باعث نرمی و انعطاف‌پذیری فوق‌العاده مفتول می‌گردد.
نحوه شناسایی در بازار:
- نام: مفتول سیاه، مفتول آنیل شده، سیم آرماتوربندی، سیم قالب‌بندی.
- مشخصه کلیدی: نرمی و انعطاف‌پذیری بالا، رنگ تیره و مات.
- علامت اختصاری: در بازار معمولاً با قطر (به میلی‌متر) شناخته می‌شود. برای مثال:
- مفتول ۱.۵ میلی‌متر: رایج برای آرماتوربندی.
- مفتول ۲.۵ میلی‌متر: مصطلح برای قالب‌بندی.
- مفتول ۴ میلی‌متر: کاربرد در نجاری، کشاورزی و بسته‌بندی.
ب) مفتول گالوانیزه (Galvanized Wire)
این محصول در واقع همان مفتول سیاه است که با یک لایه فلز «روی» (Zinc) پوشش داده شده تا در برابر زنگ‌زدگی و خوردگی مقاوم شود.
نحوه شناسایی در بازار:
- نام: مفتول گالوانیزه، مفتول سفید.
- مشخصه کلیدی: سطح براق و نقره‌ای، مقاومت بالا در برابر رطوبت.
- علامت اختصاری: شناسایی آن بر اساس قطر، نوع گالوانیزاسیون (گرم یا سرد) و ضخامت پوشش روی صورت می‌گیرد. به طور مثال:
- “مفتول گالوانیزه گرم ۲ میلی‌متر”
ج) مفتول فنری (Spring Steel Wire)
این نوع مفتول از فولادهای پرکربن (High-Carbon Steel) تولید می‌شود که پس از فرآیندهای حرارتی خاص، خاصیت ارتجاعی و استحکام کششی بسیار بالایی پیدا می‌کند.
نحوه شناسایی در بازار:
- نام: مفتول فنر، سیم فنر.
- مشخصه کلیدی: سختی و خاصیت ارتجاعی بالا.
- علامت اختصاری: علاوه بر قطر، معمولاً با استاندارد آلیاژ فولاد آن شناخته می‌شود. استانداردهای DIN آلمان در ایران رایج هستند. برای مثال:
- “مفتول فنر ۳ میلی‌متر – کلاس B – استاندارد DIN 17223”
- در موارد تخصصی‌تر، گرید فولاد نیز ذکر می‌شود، مانند:
C68D2یاC72D2.
د) مفتول پیش‌تنیده (PC-Wire)
مفتول فولادی پیش‌تنیده (Prestressed Concrete Steel Wire) دارای مقاومت کششی بسیار بالایی است و در ساخت قطعات بتنی پیش‌تنیده مانند تراورس راه آهن، دال‌ها و پل‌ها کاربرد دارد.
نحوه شناسایی در بازار:
- نام: مفتول PC، سیم پیش‌تنیده.
- مشخصه کلیدی: سطح مقطع معمولاً صاف یا آجدار (Indented)، استحکام بسیار بالا.
- علامت اختصاری: با قطر و استاندارد تولید مشخص می‌شود.
۳. تفاوت با میلگرد: راهنمای علائم حک شده روی میلگرد
بسیاری از افراد، مفتول‌های ضخیم صنعتی را با میلگرد اشتباه می‌گیرند. در حالی که مفتول به صورت کلاف عرضه می‌شود، میلگرد معمولاً به صورت شاخه‌های ۶ یا ۱۲ متری به فروش می‌رسد و دارای سیستم نام‌گذاری و علامت اختصاری حک شده کاملاً مشخص و اجباری بر اساس استاندارد ملی ایران به شماره ۳۱۳۲ است.
رمزگشایی علائم حک شده روی میلگرد:
- نام یا علامت اختصاری کارخانه سازنده: هر کارخانه یک علامت تجاری منحصر به فرد دارد (مثلاً ESCO برای ذوب آهن اصفهان).
- کد روش تولید:
- T: تولید به روش ترمکس (خنک‌کاری و برگشت تحت کنترل).
- U: تولید به روش آلیاژسازی.
- A: تولید به روش استاندارد قدیمی.
- کد نوع آج (مشخصه میلگرد):
- S240: میلگرد ساده (سابقاً A1).
- S340 و S350: میلگرد آجدار مارپیچ (سابقاً A2).
- S400 و S420: میلگرد آجدار جناغی (سابقاً A3).
- S500 و S520: میلگرد آجدار مرکب (سابقاً A4).
مثال: علامت حک شده ESCO U S400 بر روی یک میلگرد به این معناست که این محصول توسط ذوب آهن اصفهان (ESCO)، به روش آلیاژسازی (U) و با استاندارد آج ۴۰۰ (S400) تولید شده است.
نتیجه‌گیری و نکات کلیدی برای خرید
همانطور که مشاهده شد، دنیای علائم اختصاری مفتول در ایران به دو بخش کاملاً مجزا تقسیم می‌شود. برای سیم و کابل برق، یک سیستم کدگذاری استاندارد و بین‌المللی وجود دارد، اما برای مفتول‌های فولادی صنعتی و ساختمانی، شناسایی محصول بر اساس یک نام توصیفی شامل نوع (سیاه، گالوانیزه، فنری)، قطر، و گاهی استاندارد آلیاژ صورت می‌گیرد.
نکات مهم هنگام خرید:
- مشخص کردن دقیق کاربرد: قبل از هر چیز، مشخص کنید مفتول را برای چه کاری نیاز دارید (آرماتوربندی، ساخت توری، تولید فنر، یا کابل‌کشی).
- درخواست برگه مشخصات فنی: از فروشنده بخواهید برگه مشخصات فنی (Datasheet) محصول را که شامل اطلاعاتی در مورد ترکیب شیمیایی، استحکام کششی و استاندارد تولید است، ارائه دهد.
- توجه به قطر: قطر، مهم‌ترین پارامتر در شناسایی و قیمت‌گذاری مفتول‌های فولادی است. از ابزارهای دقیق مانند کولیس برای اندازه‌گیری قطر استفاده کنید.
- شناخت تولیدکنندگان معتبر: خرید از تولیدکنندگان و عرضه‌کنندگان معتبر، تضمین‌کننده کیفیت و انطباق محصول با مشخصات فنی ارائه‌شده است.
با تسلط بر اطلاعات این راهنما، می‌توانید با اطمینان و آگاهی کامل، مفتول مورد نیاز خود را در بازار پیچیده و متنوع ایران شناسایی و خریداری نمایید.
